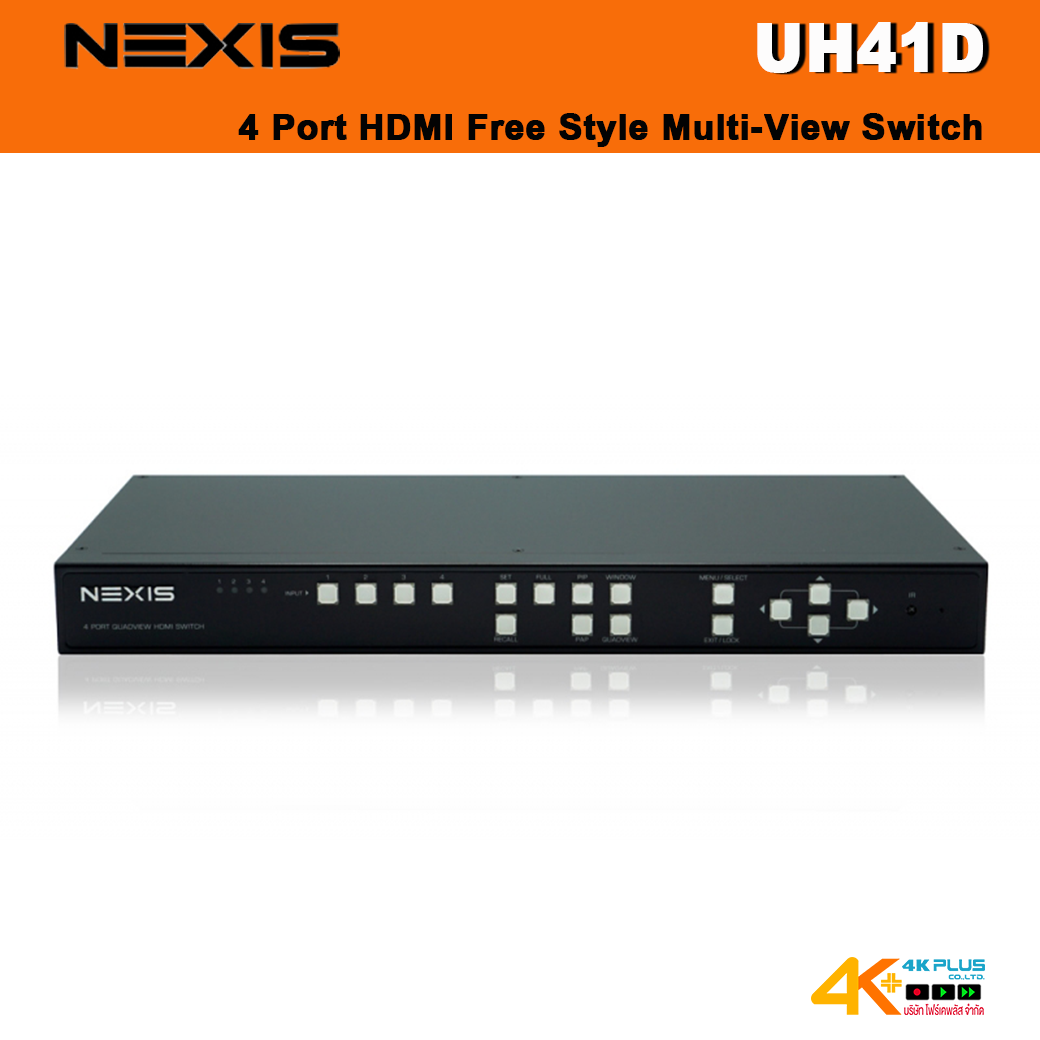

เครื่องสลับสัญญาณแบบ HDMI เข้า 4 ออก 1 พร้อมมีคุณสมบัติแสดงภาพทุกๆอินพุตในจอเดียวได้ ( Multi-View) ทั้งแบบ Full Screen, PIP, PAP, Windows และ Quad




คุณสมบัติ

• 4 HDMI input
• 1 HDMI output
• รองรับการควบคุมผ่าน IR remote control, USB Keyboard/Mouse and Push button
• รองรับการบันทึกโปรไฟล์ได้ สูงสุด 4 profiles
• รองรับการเปลี่ยนชื่อ channel
• เพิ่มคุณภาพของวิดีโอ (Up-Scale) ได้ถึง 1080p/1920x1200
• ควบคุมผ่าน IR, button และ KB, Mouse ได้
• เปลี่ยนชื่อ Channel บน OSD ได้
• แสดงผลได้ 5 แบบ Full Screen, PIP, PAP, Windows และ Quad
• mode Windows
  - ใช้ mouse Drag & Drop ได้
  - ขยาย หรือ ย่อ ภาพ ได้ด้วย mouse โดยให้คง อัตราส่วนภาพ หรือ ยืดหดอิสระก็ได้
  - เลือก source ที่ต้องการให้เป็น Background ได้ ซึ่ง source นั้นจะเป็นพื้นหลังเต็มจอ
  - ดับเบิ้ลคลิก ให้ source ที่เลือกเต็มจอได้
• mode PIP
  - ใช้ mouse ลาก วาง ตำแหน่งของ PIP และย่อขยายได้อิสระ
  - ดับเบิ้ลคลิกให้ PIP เต็มจอได้
• mode PAP (1 ภาพใหญ่ + 3 ภาพเล็ก)
  - เปลี่ยนตำแหน่งภาพเล็กได้ 4 แบบ จากเมนู คือ ขวา, ซ้าย, บน, ล่าง
  - เลือกให้ content ยืดเต็มจอได้จากเมนู
  - เสียงอ้างอิงจาก ภาพใหญ่เท่านั้น
  - ดับเบิ้ลคลิกให้ภาพเต็มจอได้ โดยเสียงจะยังคงอ้างอิงจาก ภาพใหญ่เหมือนเดิม
• mode Quad
  -เรียงลำดับ 1,2,3,4
• mode Full Screen
  - สลับภาพได้จาก ปุ่มกด remote และ mouse บนเมนูด้านบน
  - มีโหมดแบ่งครึ่งหน้าจอ (Dual) แสดงภาพเฉพาะด้านซ้าย หรือ ขวา ของ 2 source
• มีช่องต่อ RS232 control
• มีช่อง USB upgrade firmware

แผนผังการต่อ


การแสดงผลภาพแบบโหมดต่างๆ

QUAD, POP, PIP, DEAG&DROP

การประยุกต์ใช้งาน HDMI QUAD SWITCHER ร่วมกับระบบ CCTV ที่ใช้ NVR/DVR/PC

• ขยายสัญญาณ NVR จากชั้น 4 ลงมาชั้น 1 ด้วยสาย LAN CAT6 ระยะไกล
• สลับภาพ NVR 4 เครื่องออกจอทีวีขนาดใหญ่
• แสดงภาพ NVR ทั้ง 4 เครื่องพร้อมกัน บนจอเดียว
• เลือกสลับโหลดแสดงภาพต่าง ๆ ได้ด้วย IR rmote control หรือปุ่มกดหน้าเครื่อง
• ออกแบบจัดวาง layout หน้าต่างของ NVR แต่ละเครื่อง ได้อิสระด้วย Mouse คลิกลากและวาง
